尺寸/压力: DN40 - DN300 = PN16
DN350 - DN600 = PN10
阀体材质: 铸铁
阀板材质: 不锈钢、镀镍
阀座材质: NBR, EPDM-H, FPM or PTFE
阀体表面: 聚酯纤维, RAL9006, 100μ
阀门结构长度: EN558-1

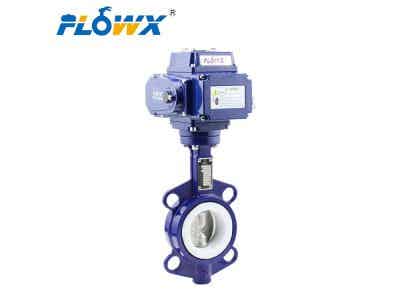

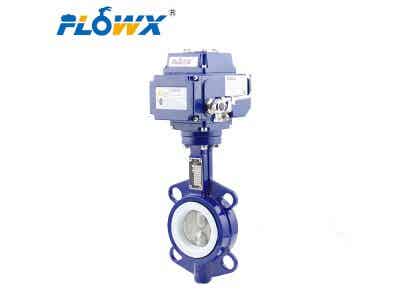

操作方式: 手柄、蜗轮箱、执行器(气动执行器, 电动执行器)
法兰标准: DN40-DN300, PN10/16/ANSI150
BS10 TABLE D/E, JIS 10K, 16K
DN350 -DN600 PN10 、ANSI150 BS10 TABLE D/E
选项:
阀体材质: GSC25N, AISI 304, AISI 316.
阀板材质: 尼龙板、铝青铜、PTFE涂层
阀座材质: 天然橡胶、硅橡胶
说明:
质量非常高的工业蝶阀。通过EN 10204 3.1认证。
双断轴阀板，密封面球形设计，确保低扭矩，大流量，长寿命.
ISO 5211 上法兰可直接安装执行器（气动执行器或电动执行器）
阀座硫化在硬靠背上，确保橡胶不变形。
多标准校正孔适合国标、美标、英标、日标多标准法兰
DN40-DN300, PN10/16/ANSI150, BS10 TABLE D/E
DN350-DN600, PN10 or ANSI150, BS10 TABLE D/E.
独一无二的缓冲坡阀座，实现中线蝶阀结构，偏心蝶阀效果，阀板与阀座之间无摩擦。
不锈钢或碳钢制成的耐用手柄。
3片式滑动轴承，减少摩擦，延长使用寿命
No.
描述
材质
1
阀轴
SS420
2
挡圈
SS316
3
沉头螺丝
SS316
4
螺钉
SS410
5
V型密封圈
同阀座
6
轴套
PTFE /石墨
7
阀体
铸铁
8
阀座
NBR、EPDM、PTFE、FPM
9
阀板
SS304、316、316L、尼龙、铝青铜
10
六角螺丝
SS304
11
O型圈
NBR
12
插销
镀锌钢
13
螺栓
SS304
14
弹簧垫圈
SS304
15
底盖
与阀体相同
