警告：安装人员在施工前必须认真阅读以下内容，且确保100%理解以下安装要求，方可施工。如有疑问，应第一时间与FlowX®的售后支持进行联系。

一、 连接接口

1. 浓水调节阀的最大允许工作压力为100Bar，耐受压力160Bar。

2. 浓水调节阀的标准连接形式为NPT螺纹连接，阀体的进出口均为NPT内螺纹。

link Excel.Sheet.12 "H:\\More\\Customer\\FlowX & Vadden\\浓液比例阀\\R&D\\FlowX PV List Rev01.xlsx" Sheet1!R1C1:R5C3 \a \f 4 \h

口径	内螺纹
	进口	出口
DN25	NPT 1"	NPT 1"
DN20	NPT 3/4"	NPT 3/4"
DN15	NPT 1/2"	NPT 1/2"

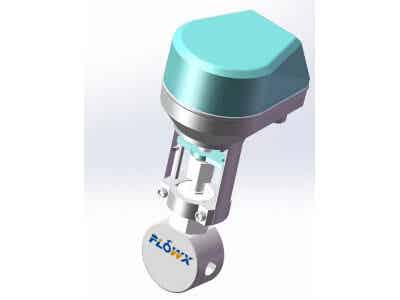

二、 安装方向

注意：在任何情况下，浓水调节阀都不能倒立或者水平安装！用户应尽可能选择正立竖直安装！！！

三、 安装工序

注意：在整个安装过程中，除阀体外，其它部位不得作为受力对象或者借力对象。进出口螺纹为对心布置，安装时应注意前后管道的调正及对中，以避免附加的外力导致螺纹连接处在长时间的偏转作用下发生泄漏及强度失效。

1. 预检

用户有责任在安装前检查浓水调节阀的外观和安装说明，并确保无以下任何异常存在方可继续安装。

-  螺纹保护盖丢失

-  执行器存在明显的物理损伤

-  执行器存在进水可疑

-  执行器外置的上下限位标记遗失

-  阀体上铭牌丢失或者无法清晰识别

2. 配对管件准备

用户应根据管路设计自行准备合适的配对连接管件。

当采用焊接管件与浓水调节阀连接时，且焊接需要在管件与阀体螺纹紧密旋合后施焊的，施焊部位距离阀体连接螺纹口的距离应大于五倍管径（>5D）。

3. 密封旋紧

1) 清理密封管件螺纹段的污垢和油渍。

2) 拆掉阀体接口螺纹处的保护盖，检查是否有污垢或者油渍。如果存在，应使用干抹布进行细心清理，同时防止固体垃圾侵入阀门流道。

3) 在配对管件的螺纹旋合段表面均匀涂覆适量的不锈钢抗咬合剂。

4) 在配对管件的螺纹旋合段缠绕3~4圈特氟龙密封胶带。注意：缠绕方向应顺着螺纹的旋合方向。

5) 将浓水调节阀阀体部分夹持在台虎钳上并可靠固定。

6) 用手将配对管件的外螺纹段正对阀体的连接螺纹孔，慢慢地旋合直到手不能拧动。

7) 使用管钳或者扳手等工具将配对管件逐渐拧紧。在拧紧过程中注意扭矩控制！

8) 重复以上操作，直到进出口配对管件可靠安装完成。

9) 将浓水调节阀及配对管件整体接入目标系统管道。

4. 电气连接

1) 执行器预装有两个M20*1.5的电缆接头（适配线径Ø6-12）。用户应再次核对现场布设的电缆。

M20*1.5 1#为控制及反馈信号线进口，电缆规格应不低于RVSP 2*2*1.0。

M20*1.5 2#为供电电缆进口，电缆规格应不低于 RV 2*1.0+PE.。

2) 使用十字螺丝刀打开执行器接线盒保护盖，内部的接线形式为螺钉端子。用户应选择合适的冷压端子并注意拧紧力矩。

DN15及DN20

DN25

3) 接线图示如下。接线时注意选择的电源是否和执行器一致。

DN15和DN20浓水调节阀的执行器为10P款。

DN25浓水调节阀的执行器为20P款。

4) 安装接线盒护盖，收紧电缆接头。

5) 将手动操作的手轮合起，同时确保离合器扳手复位。
