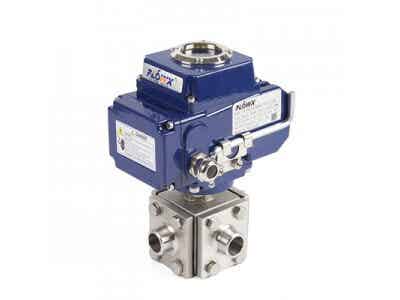

“LL”型四通球阀只需操作扳手或执行器将球体转动90度,可同时对两种介质的流向进行切换,既方便又迅速,实现一阀多用的效果。
采用ISO 5211 平台设计
阀杆与阀体之间带防静电装置
阀杆防爆出装置设计
钢球上有压力平衡孔
全通径
多种螺纹端供选择
尺寸
DN
L
H
H1
A
B
C
E
D
ISO 5211
Nm
1/4"
7
70
35
64
130
6
9
13.5
10
F03 PCD36Ф6×4
4.6
F04 PCD42Ф6×4
3/8"
12.5
70
35
64
130
6
9
17.2
10
F03 PCD36Ф6×4
4.6
F04 PCD42Ф6×4
1/2"
15
75
35
64
130
6
9
21.3
10
F03 PCD36Ф6×4
5.5
F04 PCD42Ф6×4
3/4"
20
90
39
70
130
6
9
26.9
10
F03 PCD36Ф6×4
5.5
F04 PCD42Ф6×4
1"
25
100
50.5
95
165
8
11
33.7
10
F04 PCD42Ф6×4
11.8
F05 PCD50Ф7×4
1-/-1/4"
32
110
55.5
98
165
8
11
42.4
12
F04 PCD42Ф6×4
14.2
F05 PCD50Ф7×4
1-1/2"
38
125
66
100
190
10
14
48.3
16
F05 PCD50Ф7×4
19
F07 PCD70Ф9×4
2"
50
150
68.1
108
190
10
14
60.3
16
F05 PCD50Ф7×4
23.7
F07 PCD70Ф9×4
2-1/2"
65
190
93.5
145
250
12
17
76.1
19
F07 PCD70Ф9×4
31.6
F10 PCD102Ф11×4
3"
76
220
104
160
250
12
17
88.9
19
F07 PCD70Ф9×4
55.4
F10 PCD102Ф11×4
4"
100
270
112
182
300
12
22
115
24
F10 PCD102Ф11×4
71.2
