概括：
尺寸/压力: DN40 - DN300 = PN16
DN350 - DN600 = PN10
阀体材质: 铸铁
阀板材质: 不锈钢、 镀镍
阀座材质: NBR, EPDM-H, FPM or PTFE
阀体表面: 聚酯纤维, RAL9006, 100μ
阀门结构长度: EN558-1

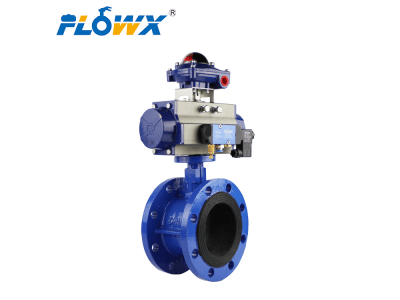

操作方式: 手柄、蜗轮箱、执行器(气动执行器, 电动执行器)
法兰标准: DN40-DN300, PN10/16/ANSI150
BS10 TABLE D/E, JIS 10K, 16K
DN350 -DN600 PN10 、ANSI150 BS10 TABLE D/E
选项:
阀体材质: GSC25N, AISI 304, AISI 316.
阀板材质: 尼龙板、铝青铜、PTFE涂层
阀座材质: 天然橡胶、硅橡胶
说明:
质量非常高的工业蝶阀。通过 EN
10204 3.1认证。
双断轴阀板，密封面球形设计，确保低扭矩，大流量，长寿命.
ISO 5211 上法兰可直接安装执行器（气动执行器或电动执行器）
阀座硫化在硬靠背上，确保橡胶不变形。
独一无二的缓冲坡阀座，实现中线蝶阀结构，偏心蝶阀效果，阀板与阀座之间无摩擦。
不锈钢或碳钢制成的耐用手柄。
材质:DN50-DN300
|
No. |
描述 |
材质 |
|
1 |
阀体 |
球墨铸铁 - ASTM A536 Gr 65-45-12 |
|
碳钢 - ASTM A216 WCB |
||
|
不锈钢- ASTM A351 CF8M |
||
|
2 |
阀板 |
铸铁- ASTM A536 Gr 65-45-12 |
|
不锈钢 - ASTM A351 CF8M |
||
|
铝青铜 - ASTM B148 C95800 |
||
|
3 |
阀座 |
NBR |
|
EPDM-H |
||
|
FPM |
||
|
4 |
阀轴 |
不锈钢 - SS420 for PN16 |
|
不锈钢 - SS431 for PN25 |
||
|
5 |
V型密封圈 |
同阀座材质 |
|
6 |
轴套 |
青铜 |
|
7 |
法兰 |
同阀体 |
|
8 |
螺钉 |
钢 |
材质:DN350-DN600
|
No. |
描述 |
材质 |
|
1 |
阀体 |
球墨铸铁 - ASTM A536 Gr 65-45-12 |
|
碳钢 - ASTM A216 WCB |
||
|
不锈钢- ASTM A351 CF8M |
||
|
2 |
阀板 |
不锈钢 - ASTM A351 CF8M |
|
3 |
阀座 |
NBR |
|
EPDM-H |
||
|
FPM |
||
|
4 |
阀轴 |
不锈钢 - SS420 for PN16 |
|
不锈钢 - SS431 for PN25 |
||
|
5 |
V型密封圈 |
同阀座 |
|
6 |
轴套 |
青铜 |
|
7 |
底盖 |
球墨铸铁 |
|
8 |
O型圈 |
NBR |
|
9 |
环 |
钢 |
|
10 |
弹簧环 |
弹簧钢 |
|
11 |
螺栓 |
不锈钢 |
|
12 |
垫片 |
同阀座 |
|
13 |
底部螺丝 |
钢 |
