不同正极材料PH值和表面残余锂

由于煅烧温度偏低等原因，三元材料的表面残留碱性物质相对于钴酸锂来说偏高，这些残留碱性物质基本上都是锂的化合物，如Li2O、LiOH．H2O、Li2CO3等。且不同组分的三元材料表面残余锂量不同，10含量越高的三元材料，表面残余锂越高。材料的pH值也从一定程度上反映了这个现象。表1所示为不同正极材料的典型pH值和表面残余锂量。

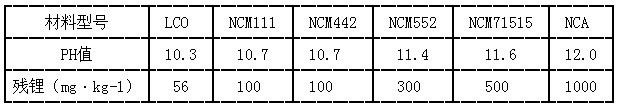

不同正极材料PH值和表面残余锂（典型值）

碱性物质在空气中容易吸潮，导致材料表面和水反应，或使材料在调浆时黏度变大，或_者将多余的水分带入电池中，造成电池性能下降。对于水和正极材料表面的反应，请查看8.13.1节。碱性物质及其吸附的水分造成调浆时黏度变大的原因是：黏结剂PVDF团聚，使正极浆料黏度变大难以过筛，情况严重时浆料甚至变成果冻状，成为废料。

水分对于电池的影响是：过量的水被带到电池中后，消耗锂盐量增加，副反应增加，使电池内阻变大、自放电高、衰减快，而且还会伴随大量气体产生；电池内气体的产生会使软包电池发生气胀、铝壳电池鼓壳、圆柱电池高度超标，严重时防爆阀开裂，导玫电池失效等。过量的水还会和电解液反应生成强酸氢氟酸，腐蚀电池内部的金属零件，造成电池漏液。当负极有锂析出时，析出的锂遇到水会发生剧烈反应，产生热量，引发更为严重的安全问题。
