不同正极材料在25℃和55℃下的容量典型值

  【锂电世界】
    在关于锂离子电池正极材料的国家标准和行业标准中，对于正极材料容量测试的环境温度都规定为室温，默认为25℃。其实在测试钴酸锂容量时，环境温度高于10℃后的变化对其容量结果不会产生较大影响，但三元材料的情况则大为不同。表1所示为不同正极材料在25℃和55℃下的容量对比，测试条件为0.2C充放，电压2.7～4.2V。从表中可以看出，当环境温度提高到55℃后，钴酸锂的容量提高了1.3%，而三元材料的容量提高幅度在7%～9%。

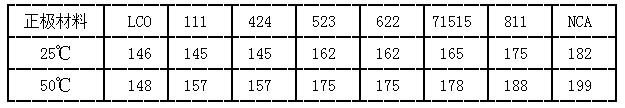

不同正极材料在25℃和55℃下的容量典型值

单位：mA·h·gˉ1

注：测试条件为2.7～4.2V，0.2C充放，纽扣半电池。

    Ni：Co：Mn摩尔比为5:2:3的三元材料制备的电池，分别在室温时和55℃时的充放电曲线图，从图中可以看出，不同环境温度下，三元材料的充放电曲线有很大不同。室温测试的电池极化大于55℃充放电的电池，且室温时电池恒压充电时间长。55℃下电池的容量从室温时的0.70A·h提高到了0.78A·h，容量增长了11.4%。
