负极的选择 负极与电解液之间的反应

  【锂电世界】
    负极与电解液之间的反应包括以下三个部分：SEI的分解；嵌入负极的锂与电解液的反应；嵌入负极的锂与黏结剂的反应。

    常温下电子绝缘的SEI膜能够防止电解液的进一步分解反应。但在100℃左右会发生SEI膜的分解反应。

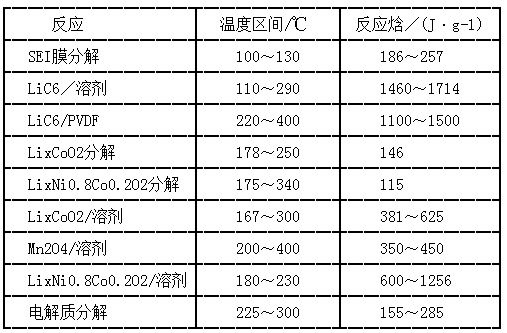

    尽管SEI分解反应热相对较小（见表1），但其反应起始温度较低，会在一定程度上增加负极片的“燃烧”扩散速度。

    在更高温度下，负极表面失去了SEI膜的保护，嵌入负极的锂将与电解液溶剂直接反应有C2H40产生，可能为乙醛或氧化乙烯。

    反应热随着嵌锂程度的增加而增加。他们还发现，反应热随黏结剂种类不同而不同。

    在负极方面改善的途径主要是通过成膜添加剂或锂盐增加其热稳定性。降低嵌入负极的锂与电解液反应热的途径包括以下两个方面：减少嵌入负极的锂和减小负极的比表面积。减少嵌入负极的锂是说在正负极的配比上一定要适当，负极要过量3%～8%左右，这在上面已经讨论过。降低负极的比表面也可以有效改进电池的安全性，有文献报道，碳负极材料比表面从0.4m2·g-1增加到9.2m2·g-1时，反应速率增加了两个数量级。但如果比表面过低将会降低电池的倍率性能和低温性能。这需要通过合理的负极结构设计和电解液配方优化，提高锂离子在负极固相扩散速率和获得具有良好离子导电率的SEI膜，另外，尽管黏结剂在负极中的重量比十分小，但是其与电解液的反应热十分可观。因此，通过减少黏结剂的量或选择合适的黏结剂将有利于改善电池的安全性能。

    文献通过对专利的分析也认为解决碳负极材料安全性的方法主要有降低负极材料的比表面积、提高SEI膜的热稳定性。在现有的国内专利申请中，改进负极材料及结构进而提高电池安全性能的相关技术见表2。

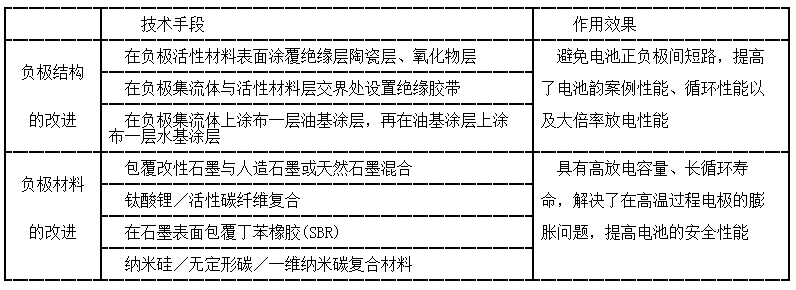

专利文献中对负极材料及负极结构的改进研究
