利用搅拌磨、砂磨机、喷雾干燥机制备纳米级的倍率型三元材料具体步骤
2017-06-26
锂电世界小王子0核心提示：三元材料处理工艺实例中，以lOkg常规三元材料为原料，利用搅拌磨、砂磨机、喷雾干燥机制备出一次单晶为纳米级的倍率型三元材料。具体步骤如下：
【锂电世界】三元材料处理工艺实例中，以lOkg常规三元材料为原料，利用搅拌磨、砂磨机、喷雾干燥机制备出一次单晶为纳米级的倍率型三元材料。具体步骤如下：
①搅拌磨研磨。将三元材料lOkg、葡萄糖300g.纯水7kg加入搅拌磨研磨60min，研磨后的粒度分布主要数据如下：D10=1.99um、Dso=2.64pLm、D90=3.48um.
Dmin=1.97Um、Dmax=8.98um。
②砂磨机研磨。将搅拌磨中研磨好的浆料转移到砂磨机中研磨90min。并分别在研磨时间达到20min、40min、90min时取样品测试粒度分布，结果见表1。从表中可以看出，研磨到20min时，材料的粒度由初始的2.64um降到了1.3um，但继续加长时间到40min时，Dso并未有明显变化，只从1.3um降到1.2um，当时间延长到90min时，材料Dso才发生明显的变化，由1.2um降到0.47um。砂磨机研磨90min后产品的粒度分布为Dio=0.36um、Dso=0.47um、D90=0.61um、Dmin=0.09Luu、Dmax=0.76um.
①搅拌磨研磨。将三元材料lOkg、葡萄糖300g.纯水7kg加入搅拌磨研磨60min，研磨后的粒度分布主要数据如下：D10=1.99um、Dso=2.64pLm、D90=3.48um.
Dmin=1.97Um、Dmax=8.98um。
②砂磨机研磨。将搅拌磨中研磨好的浆料转移到砂磨机中研磨90min。并分别在研磨时间达到20min、40min、90min时取样品测试粒度分布，结果见表1。从表中可以看出，研磨到20min时，材料的粒度由初始的2.64um降到了1.3um，但继续加长时间到40min时，Dso并未有明显变化，只从1.3um降到1.2um，当时间延长到90min时，材料Dso才发生明显的变化，由1.2um降到0.47um。砂磨机研磨90min后产品的粒度分布为Dio=0.36um、Dso=0.47um、D90=0.61um、Dmin=0.09Luu、Dmax=0.76um.

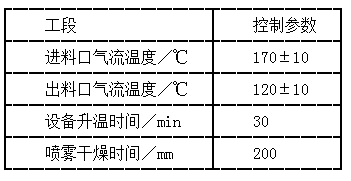

⑧喷雾造粒。将砂磨机研磨90min后的浆料进行喷雾造粒，浆料固含量为60%。喷雾工艺参数设置见表2。
喷雾造粒后的产品有两种，一种是旋风收集的产品，一种是喷雾塔底部收集的产品。我们这里将旋风收集的产品命名为常规产品，将喷雾塔底部收集的产品命名为粗粉。

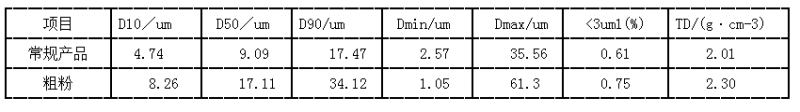

上述浆料经过喷雾造粒后，常规产品为7.8kg，占产出总量83%；粗粉1.6kg，占产出总量17%。常规产品和粗粉的粒度分布和振实密度见表3。其中(a)对应常规产品，(b)对应粗粉。从表3中可以看出，产品一次颗粒为纳米级，且二次颗粒球形度好，振实密度也能达到2.0g·cm-3以上。但是粒度分布不均匀，有很多颗粒的粒径小于5岫。粗粉的粒径大于20Um的较多。想要得到粒度分布均匀的产品，还需要调整砂磨机参数和喷雾干燥的参数。粉体设备
更多>同类锂电技术
