样品有无预处理对比三元材料表面积测试结果的影响

  【锂电世界】 三元材料比表面积测试中，样品的预处理一般是指样品中水分和表面杂质的脱除，通常采用的方法是120 0C高温加热，同时用高纯氮气对材料表面进行吹扫（真空状态下最佳）。

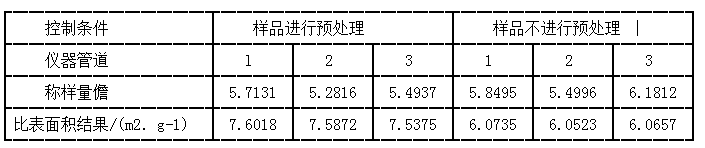

    具体的处理措施因所选仪器厂家设备而异，不同比表面仪厂家会配置不同的样品处理装置。表1是对三元材料中间产品前驱体比表面积测试时有无进行高温脱气处理测试结果的对比，其中所用三元材料前驱体样品的初始水分含量为0.374%，该测试为同一人员在同一台仪器操作（仪器可同时进行三个样品测试），保证称样量大于样品管球形体积的2/3，但不超出球形管。样品预处理方式为：在比表面积脱气站上对样品进行高温加热(120℃)2h，加热造程中同时对样品进行高纯氮气表面吹扫，直至样品加热后冷却下来停止氮气吹扫，然后称量测试。

样品有无预处理对比三元材料表面积测试结果的影响

    由表1中测诫结果可知，在对三元材料比表面积进行测试时，水分以及混杂在材料中其他气体的存在，会导致材料比表面积测试结果偏低。原因是材料中水分及其他气体的存在会占据一定的空隙，测试中会使吸附量减少，从而导致测试结果偏低。另外，当水分含量太高时，会使测试过程中真空度达不到要求，最终导致测不出结果或测试结果异常。可见，测试前对样品进行预处理是很有必要的，尤其是在不清楚所测样品具体情况的前提下。
