不同x值对LiCoxNi0.5-0.5xMn0.5-0.5xO2材料结构的影响
核心提示:为了比较不同x值LiCoxNioxMno缸0:材料结构的影响,于凌燕‘卅在800℃分别合成了x值为0.1、0.2、0.3三种配比的正极材料,即LiCoO.lN10.45Mn0.4502、LiC00.2N10.4Mn0.402、LiC00.3Ni0.35Mri00并对合成材料进行X射线衍射测试。图9-6是三种材料的XRD图谱,可以看出,在800℃合成的三种材料的XRD图谱衍射峰位置与R 3m空间群的衍射峰一致,均未产生杂质相;其中的(006)和(012)、(108)和(110)峰的分裂随Co含量的增加而愈加
【锂电世界】 为了比较不同x值LiCoxNioxMno缸0:材料结构的影响,于凌燕‘卅在800℃分别合成了x值为0.1、0.2、0.3三种配比的正极材料,即LiCoO.lN10.45Mn0.4502、LiC00.2N10.4Mn0.402、LiC00.3Ni0.35Mri00并对合成材料进行X射线衍射测试。图9-6是三种材料的XRD图谱,可以看出,在800℃合成的三种材料的XRD图谱衍射峰位置与R 3m空间群的衍射峰一致,均未产生杂质相;其中的(006)和(012)、(108)和(110)峰的分裂随Co含量的增加而愈加明显,三种材料中只有LiCoO.lNi0.45Mn0.4502昀(006)和(012)、(108)和(110)峰分裂不明显,说明材料中Co含量的增加有利于层状结构的形成。

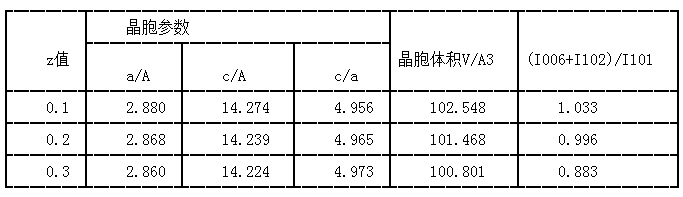

对三种不同配比材料的XRD结果进行的Rietveld结构精修结果见表9-4。从精修结果可以看出随着Co含量的增加,晶胞参数日、c及晶胞体积矿逐渐减小。这是由于较小离子半径的C03+ (0.63A)取代了较大离子半径的Ni2+( 0.690A)和离子半径相近的Mn4+( 0.60A)引起的;三种材料c/a的值均大于4.9,说明三种不同配比的材料均形成了层状结构;随Co含量增加c/口的值增大,表明随Co含量增加,材料的层状结构愈加完好,与(006)和(012)、(108)和(110)两对峰的分裂程度变化一致;(/0。6+/102)饵。.的值随Co含量的增加而减小,六方密排结构的有序性提高。
对三种不同配比材料的XRD结果进行的Rietveld结构精修结果见表9-4。从精修结果可以看出随着Co含量的增加,晶胞参数日、c及晶胞体积矿逐渐减小。这是由于较小离子半径的C03+ (0.63A)取代了较大离子半径的Ni2+( 0.690A)和离子半径相近的Mn4+( 0.60A)引起的;三种材料c/a的值均大于4.9,说明三种不同配比的材料均形成了层状结构;随Co含量增加c/口的值增大,表明随Co含量增加,材料的层状结构愈加完好,与(006)和(012)、(108)和(110)两对峰的分裂程度变化一致;(/0。6+/102)饵。.的值随Co含量的增加而减小,六方密排结构的有序性提高。
更多>同类锂电技术
